GRAIL

Laboratorio de análisis clínico y entrenamiento avanzado de la marcha

Plataforma avanzada para el análisis clínico y el entrenamiento de la marcha y el equilibrio en un entorno de realidad virtual inmersiva. Combina un tapiz rodante dual instrumentado con captura de movimiento 3D, EMG opcional y entornos virtuales que permiten evaluar y entrenar al paciente simultáneamente.

Está indicada para adultos y niños con alteraciones de marcha y equilibrio de origen neurológico u ortopédico, y facilita tanto la práctica clínica diaria como la investigación avanzada, gracias a sus protocolos validados y a la exportación detallada de datos cinemáticos y cinéticos.

Beneficios clínicos

  • Análisis y entrenamiento simultáneo de marcha, equilibrio y función motora en condiciones realistas.

  • Feedback visual, auditivo y físico personalizado para cada paciente en tiempo real.

  • Registro automático y objetivo de parámetros cinemáticos, cinéticos y EMG durante cada sesión.

  • Evalúa y entrena en una sola sesión, acelerando la recuperación y la toma de decisiones clínicas.

  • Protocolos multidisciplinares validados y plataforma escalable tanto para adultos como para población pediátrica.

  • Facilita la transferencia de resultados a la vida cotidiana y mejora la comunicación con paciente y equipo.

Pacientes

  • Indicado para adultos y niños (>4 años, >20 kg y <135 kg) con alteraciones de marcha, equilibrio o función motora de origen neurológico u ortopédico, como ictus, PCI, Parkinson, amputación, TCE o lesión medular.

Qué ofrece

Cinta de marcha dual con pitch y sway, motion capture 3D, EMG multicanal opcional, entorno de realidad virtual con pantalla semicilíndrica de 5 m y sonido 5.1.

Software D-Flow, módulos Balance Suite y Dual Tasking, exportación/análisis avanzado de datos, integración sensores clínicos, instalación personalizada profesional.

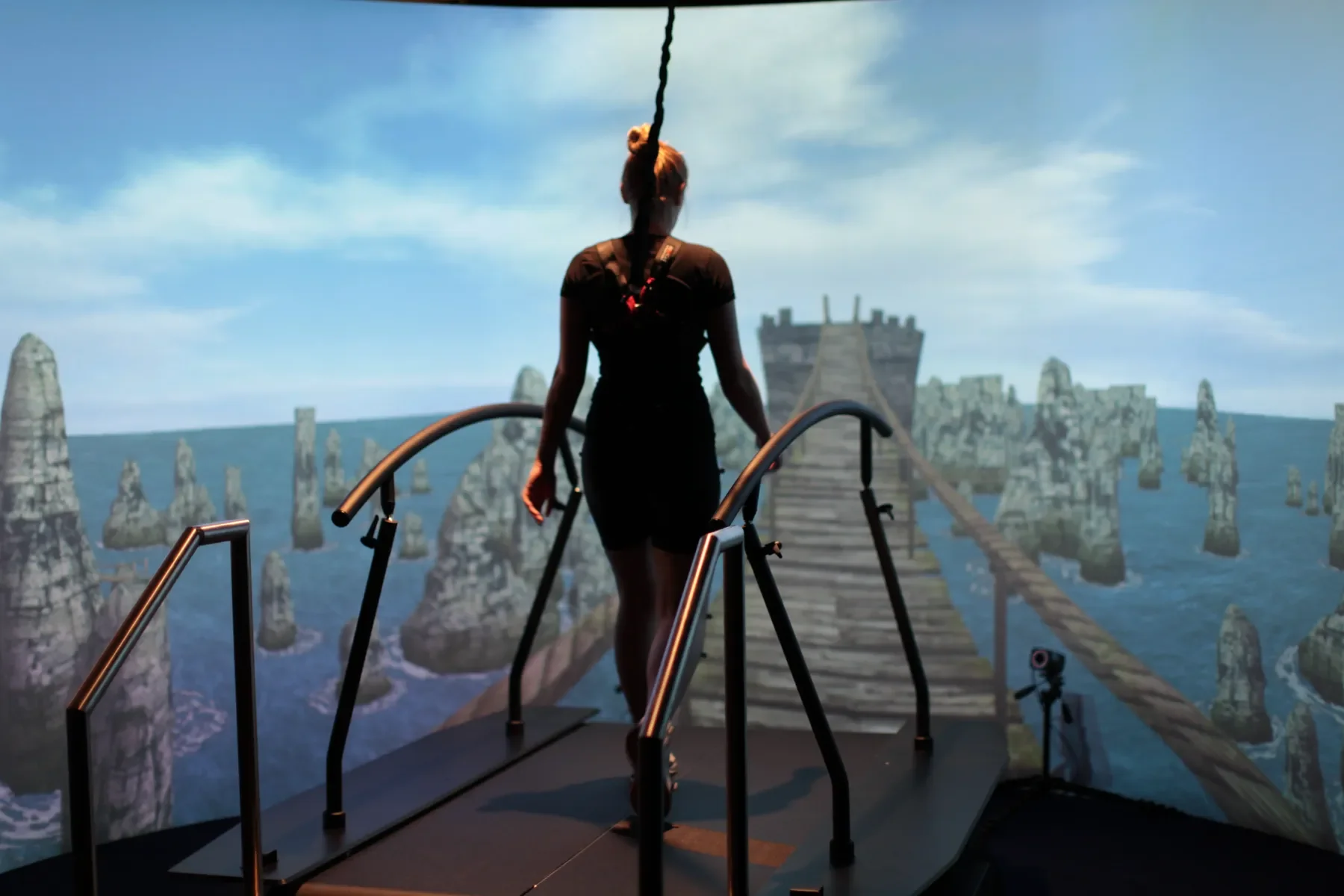

  • Paciente caminando en GRAIL mientras realiza terapia dual task VR con entorno de juego interactivo, supervisado desde el puesto clínico. Bayber distribuye en España y Portugal

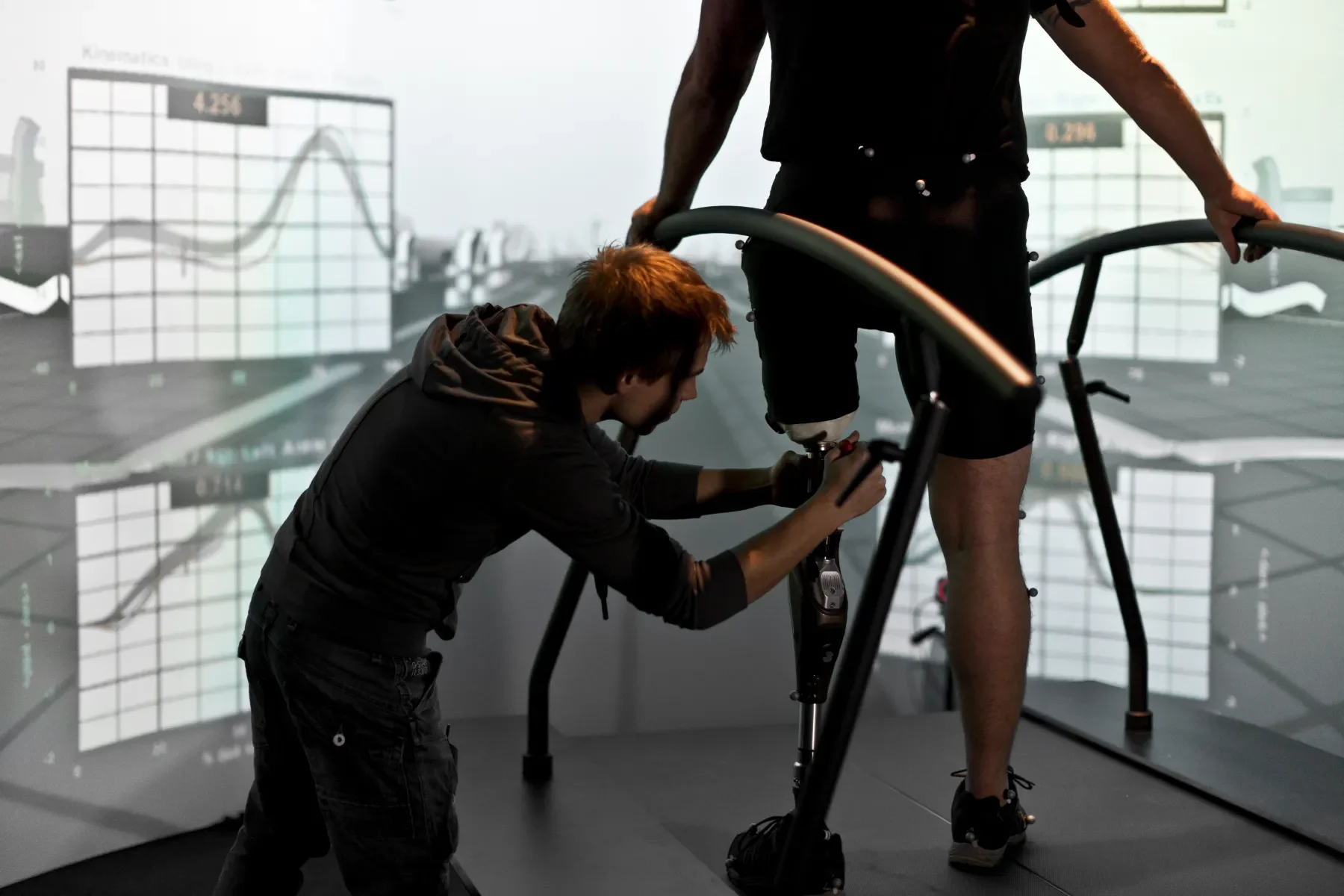

  • Profesional ajustando marcadores en la prótesis de un paciente amputado durante análisis de marcha clínica con captura de movimiento 3D en GRAIL. Bayber distribuye Grail en España y Portugal

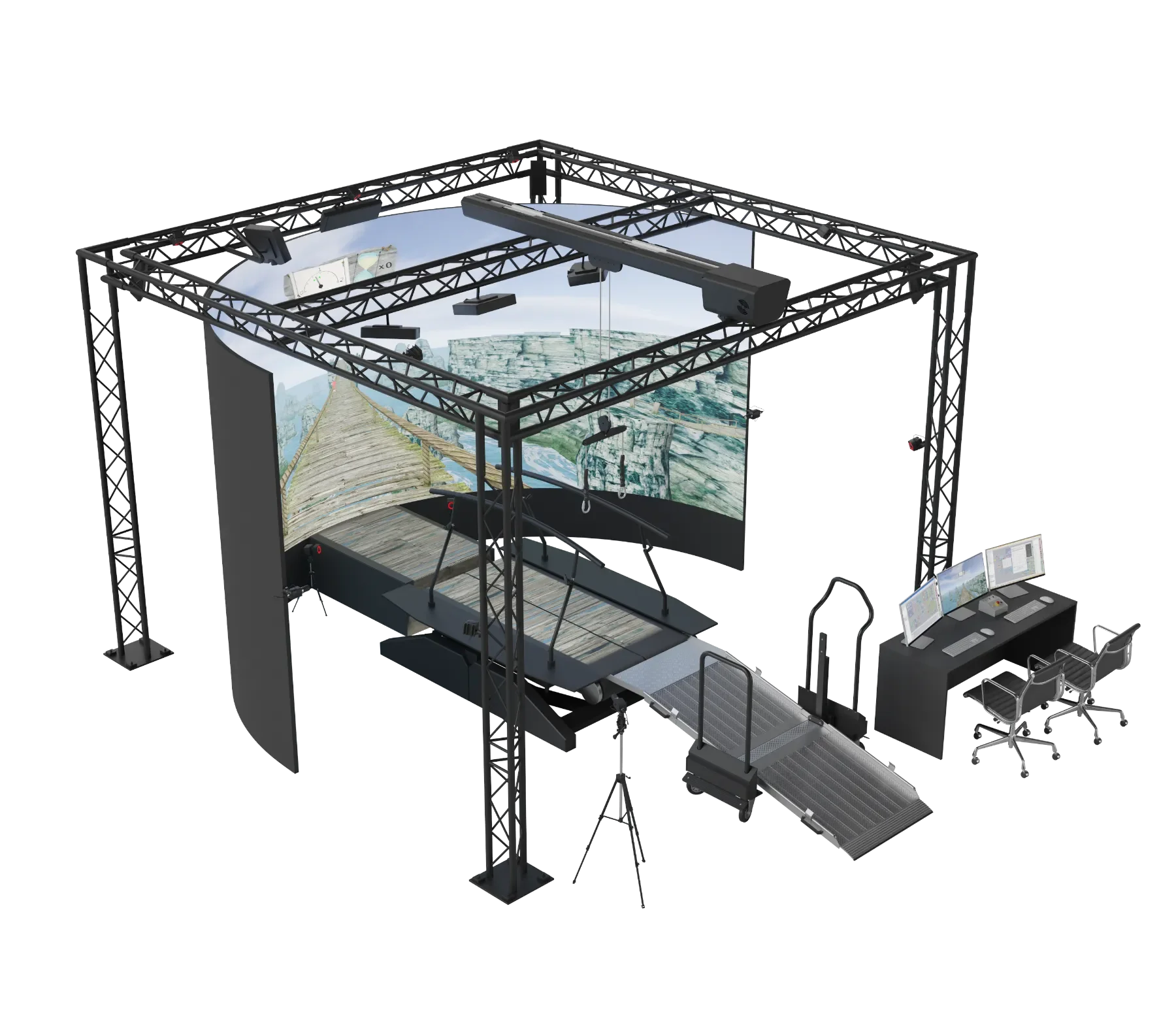

  • Configuración de GRAIL con rampa de acceso a la pasarela y pantalla envolvente para análisis de marcha clínica y rehabilitación del equilibrio. Bayber España y Portugal

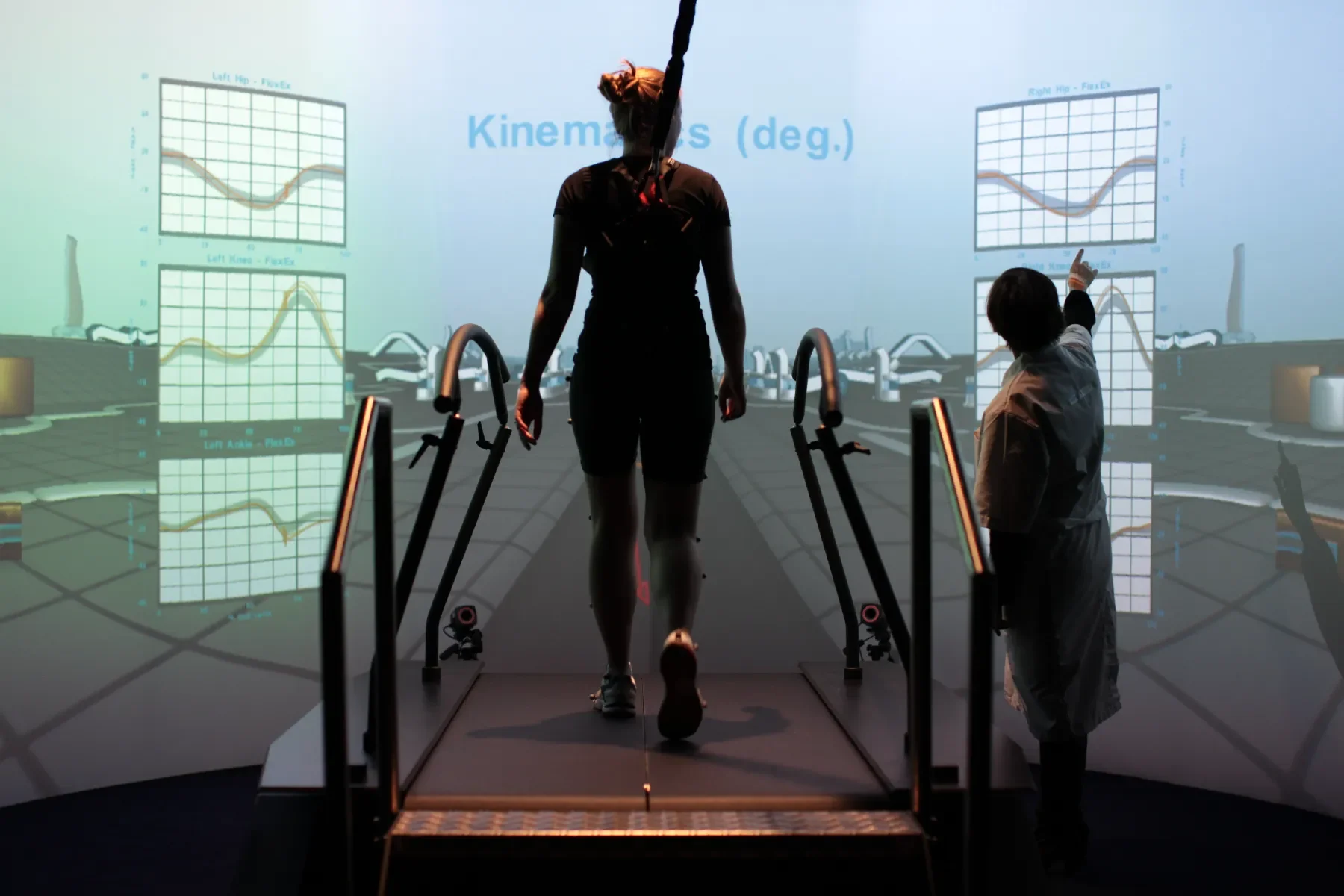

  • Paciente adulto caminando en GRAIL mientras el clínico revisa en pantalla el análisis cinemático de la marcha en laboratorio de marcha VR. Bayber distribuidor oficial España y Portugal

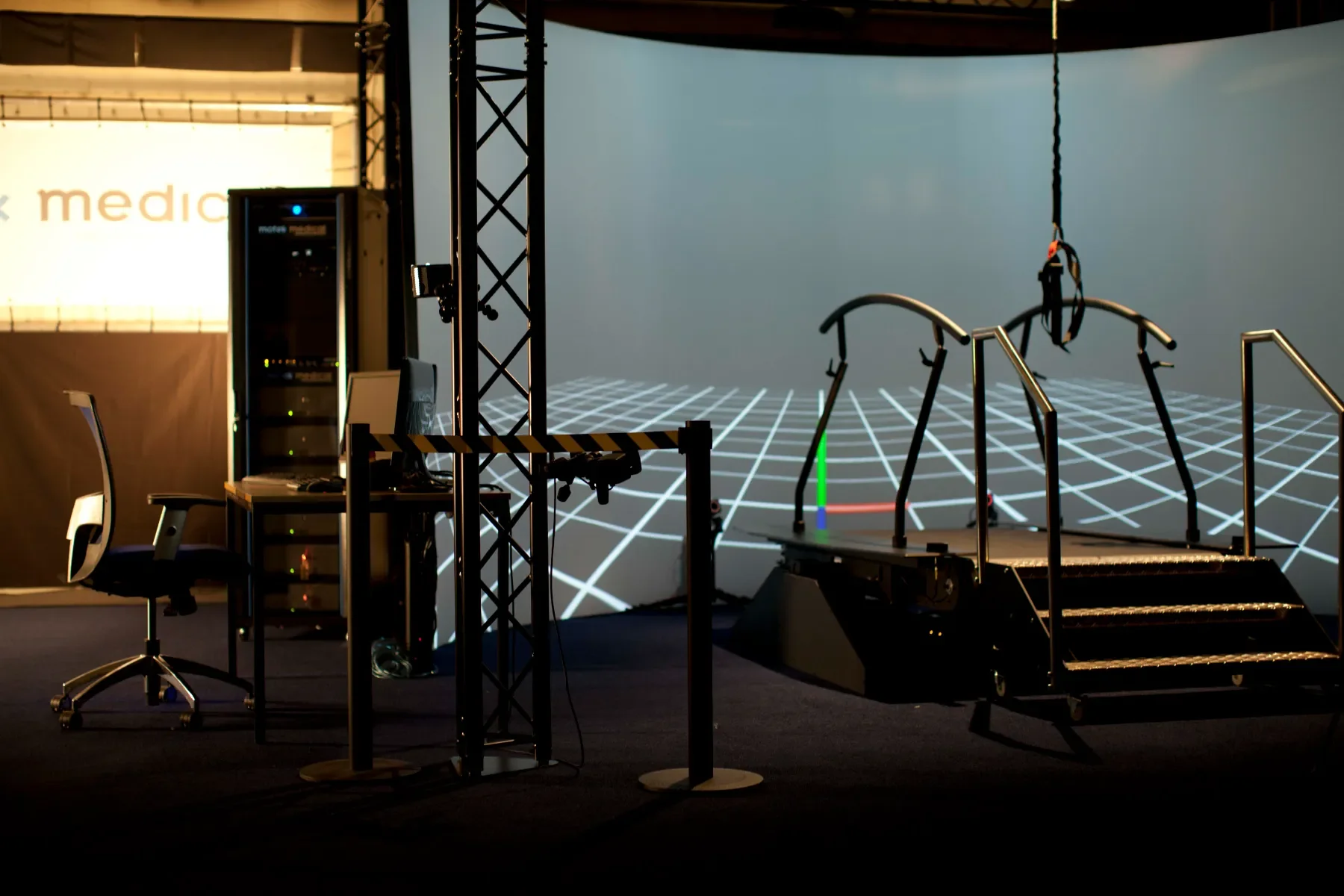

  • Laboratorio de marcha VR GRAIL con pasarela instrumentada, pantallas envolventes y puesto de trabajo clínico para análisis cinemático del paciente. Bayber distribuye Grail en España y Portugal

Características técnicas

    • Treadmill superficie: 2,0 x 1,0 m (2 cintas 0,5 m).

    • Pitch: -10° / +10°.

    • Sway: +/-5 cm.

    • Velocidad: hasta 18 km/h (25 km/h opcional), aceleración máx. 3 m/s² (hasta 15 m/s² opcional).

    • Número de forceplates: 2.

    • Peso total sistema: 784 kg.

    • Proyección inmersiva: semicilíndrica 5 m diámetro, 2,9 m alto, 3 proyectores Full HD.

    • Sensores: Vicon Vero 10x, cámaras vídeo 3x 720x540, EMG opcional.

    • Potencia: 3 fases 400 VAC, 25A.

    • Ordenadores dedicados para D-Flow, Mocap, vídeo.

    • Servidor rack 37U.

    • Integración con D-Flow.

    • Conectividad para hardware adicional (sensores, EMG, plataforma fuerza).

    • Exportación/importación datos (USB, servidor local).

    • Sistema no admite conexión a red externa por motivos de seguridad.

    • Soporte ethernet opcional para mantenimiento remoto.

    • Modularidad: versión estándar y ampliada (Dual Task Suite, Balance Suite, diferentes proyecciones).

    • Puede incluir BWS Light (soporte de peso corporal).

    • Versiones personalizadas según centro/instituto.

    • Opción pediátrica (barandillas/arnés), variaciones por número de cámaras y proyección.

    • Instalación profesional Motek.

    • Sala mínima 5x6 m (recomendada 6x7 m), altura de techo ≥3 m (ideal 3,6 m).

    • Suelo nivelado sin vibraciones.

    • Entorno controlado (iluminación dimmable, protección EMC, baja reverberación acústica).

    • Acceso facilitado para equipo voluminoso.

    • Alimentación eléctrica dedicada (3-fase y 4 tomas 16A).

    • CE.

    • FDA.

    • Health Canada.

    • EN ISO 13485.

    • Medical Device Class I.

Solicitar presupuesto técnico
Laboratorio de marcha VR GRAIL con pasarela instrumentada, pantallas envolventes y puesto de trabajo clínico para análisis cinemático del paciente. Bayber es distribuidor oficial de Grail en España y Portugal

Preguntas frecuentes

  • Indicado para pacientes mayores de 4 años, >20 kg y <135 kg con alteraciones neurológicas/ortopédicas de la marcha, equilibrio o función motora.

    Indicaciones principales: ictus, PCI, amputación, Parkinson, TCE, lesión medular.

    Contraindicado si FAC=1 no se puede asegurar arnés.

  • Puede utilizarse por: fisioterapeutas, médicos, investigadores, ingenieros del movimiento.

    Es obligatoria la formación por instructor certificado de Bayber.

    Inglés básico necesario para uso del software.

  • Mantenimiento preventivo anual por técnicos certificados de Bayber.

    Inspección diaria y mensual de componentes críticos.

    Calibración diaria (Mocap, fuerza).

    Limpieza regular, control técnico y actualización software.

    • Sala mínima: 5 x 6 m, recomendada 6 x 7 m.

    • Altura: min 3 m (ideal 3,6 m).

    • Iluminación regulable, protección acústica y EMC.

    • Suelo firme/planta baja preferible, sin vibraciones.

    • Acceso entrada min 85 x 200 cm.

  • Sólo instalación profesional Bayber.

    Necesario adaptación de sala y requisitos de obra civil/acceso, acompañada de formación in situ.

  • Si, consulta al equipo de Bayber en equipo@bayberhealth.com

    • Compatible con hardware Motek, sensores EMG Delsys, sistemas video/captura de movimiento adicionales.

    • Exportación formatos estándar para análisis externo.

    • No conexión a red externa.

  • Enviando un email a equipo@bayberhealth.com

  • Español, Inglés y Portugués.

  • Enviando un email a equipo@bayberhealth.com
