CAREN

Sistema robótico de rehabilitación y análisis de marcha y equilibrio

Sistema robótico de alta gama para la rehabilitación y el análisis de la marcha, el equilibrio y las tareas duales en entornos virtuales inmersivos. Integra una plataforma motorizada con 6 grados de libertad, cinta dual instrumentada, captura de movimiento y un entorno de realidad virtual envolvente para recrear situaciones funcionales complejas.

Está pensado para centros de rehabilitación avanzada, investigación e instituciones que necesitan protocolos personalizados, métricas objetivas detalladas y máxima inmersión para pacientes adultos y pediátricos con patologías neurológicas, ortopédicas o multisistémicas.

Beneficios clínicos

  • Sistema único que combina análisis clínico y entrenamiento de marcha, equilibrio, tareas duales y cognición, en entornos realistas y personalizados.

  • Feedback visual, auditivo y físico en tiempo real para maximizar la recuperación y la implicación del paciente.

  • Sincroniza métricas cinemáticas, cinéticas, EMG y cognitivas y genera informes automáticos en PDF.

  • Adaptable a clínica, e investigación avanzada, ofreciendo protocolos para cualquier patología o perfil funcional.

  • Escalable: entrenamiento de alto rendimiento, validación científica y desarrollo propio de ejercicios virtuales, con seguridad máxima.

Pacientes

  • Dirigido a adultos y niños con alteraciones neurológicas, ortopédicas o multisistémicas de la marcha, el equilibrio y la función motora.

  • Ideal para rehabilitación hospitalaria, neuro, músculo-esquelética, militar o I+D.

Qué ofrece

Plataforma motorizada con 6DOF (surge, sway, heave, pitch, roll, yaw), cinta dual instrumentada con dos placas de fuerza, captura de movimiento (Vicon, 10 cámaras Extended/18 High-End), entorno VR (pantalla 180°/cúpula 360°), proyectores láser, audio Dolby, integración EMG, arnés seguro y consolas avanzadas, software D-Flow/GOAT, informes y exportación csv.

Todas las diferencias de versión reflejadas en cabina, captura y potencial visual.

  • Instalación CAREN High-End en entorno clínico con gran pantalla curva de realidad virtual para rehabilitación de la marcha y el equilibrio. Bayber distribuye en España y Portugal

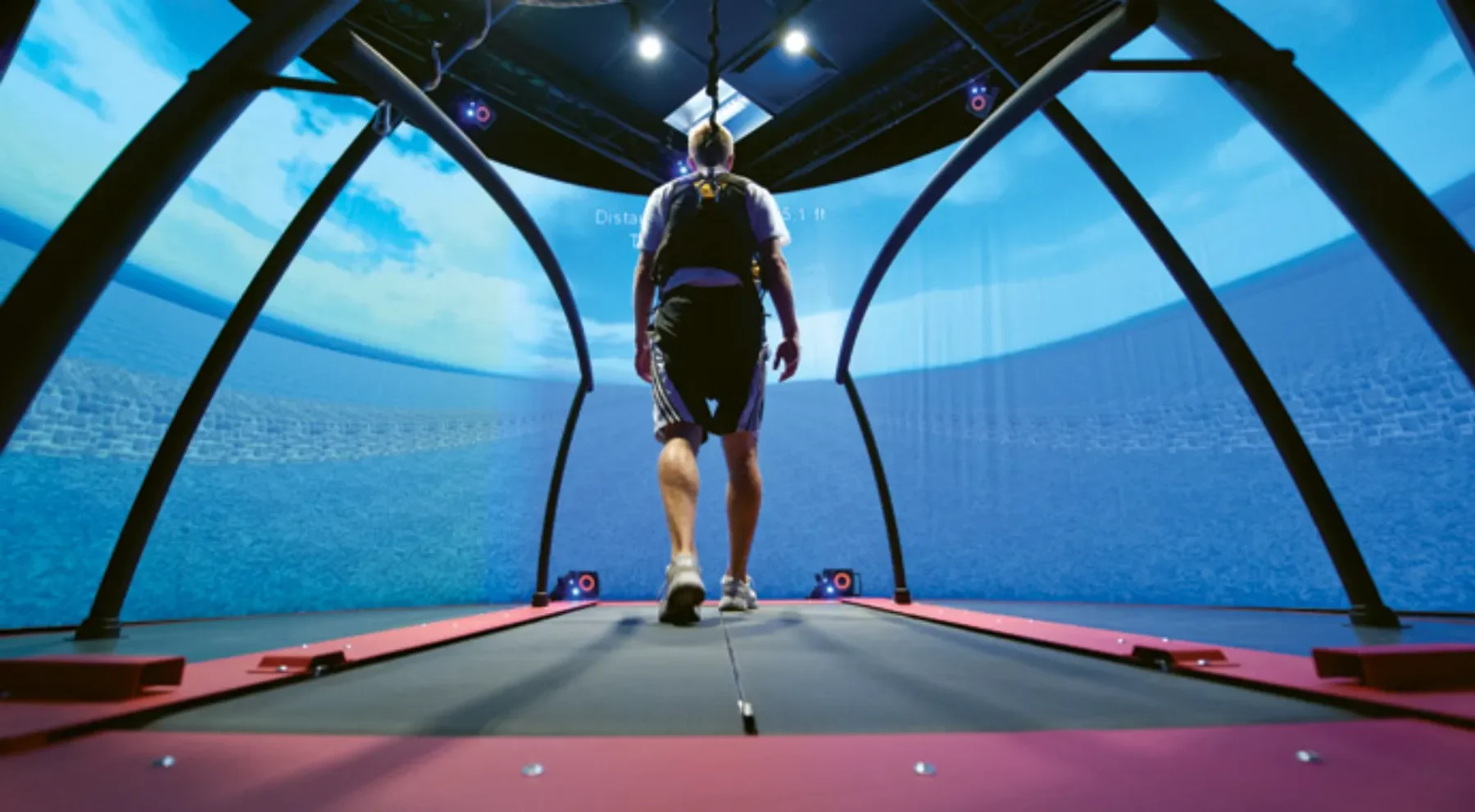

  • “Paciente en plataforma CAREN realizando rehabilitación robótica avanzada del equilibrio dentro de entorno de realidad virtual clínica envolvente. Bayber distribuye España y Portugal

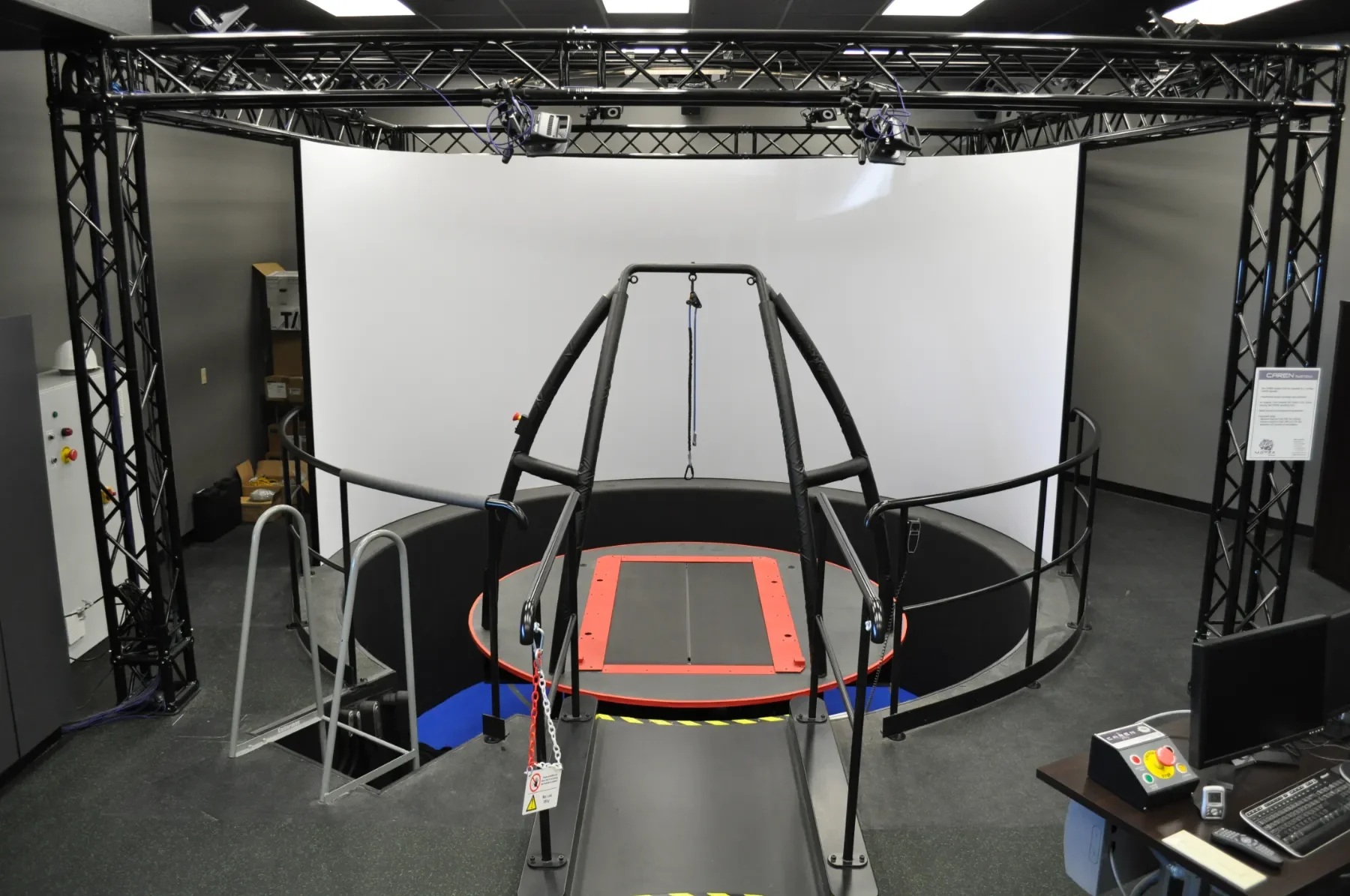

  • Vista del gait lab virtual CAREN con pasarela central y pantalla envolvente para análisis de marcha y captura de movimiento clínica. Bayber es distribuidor oficial de Caren

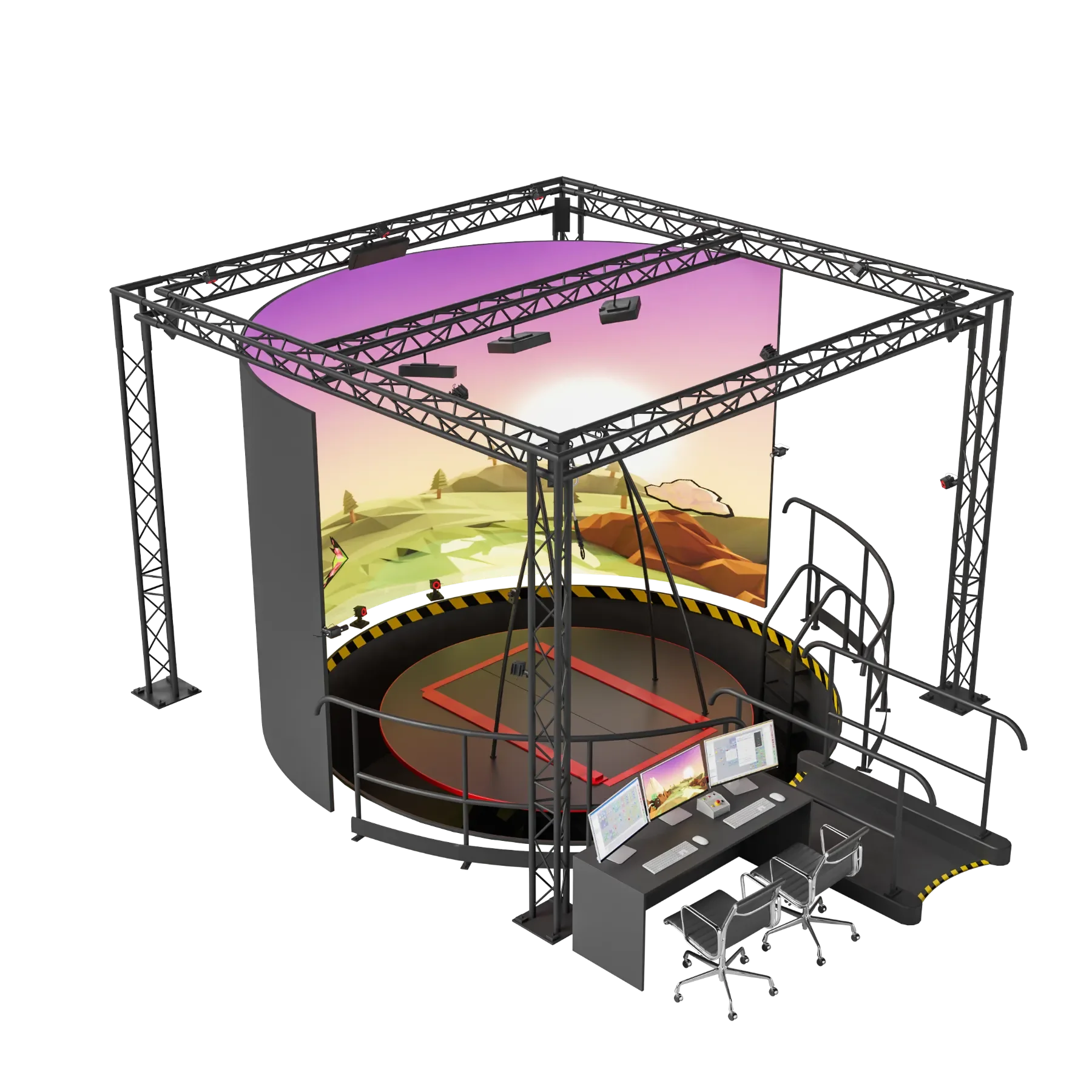

  • Render del sistema CAREN Extended mostrando la estructura, pasarela y pantalla curva para rehabilitación robótica avanzada con motion base 6DOF.

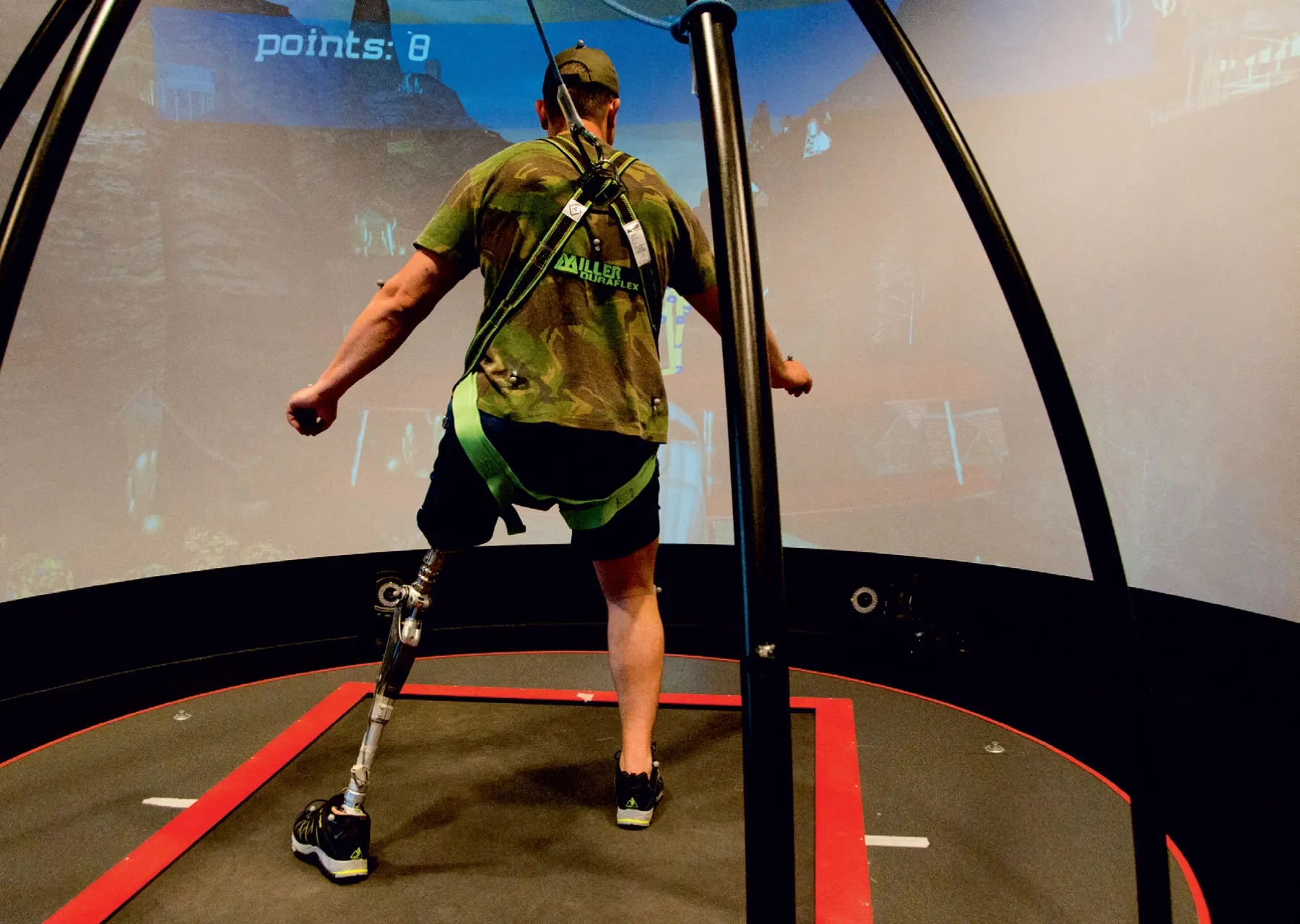

  • Paciente con prótesis de miembro inferior entrenando equilibrio y control postural en el simulador de rehabilitación CAREN. Bayber

Características técnicas

    • Motion Base: 6DOF eléctrica, carga máx. 820 kg.

    • Translaciones: Surge ±27cm, Sway ±22cm, Heave ±18-20cm.

    • Rotaciones: Roll ±19°, Pitch -19/+23°, Yaw ±19°.

    • Treadmill: Doble cinta, 2x500x2000 mm, velocidad hasta 18 km/h (opcional 25 km/h), aceleración 3 m/s² (opcional 15 m/s²), 2 placas de fuerza (Fx, Fy, Fz, Mx, My, Mz) carga máx. 5000 N.

    • Proyección: Extended 180° pantalla circular 5m, 3 proyectores láser 1080p; High-End cúpula interna 7m (8,25m ext.), 8 proyectores DLP WUXGA.

    • Sistema cerrado.

    • Integración multiordenador (servidor, motion base, mocap, vídeo, D-Flow frontal, audio).

    • KVM, red interna aislada.

    • Registro y exportación de todos los datos en local.

    • Integración de sensores y EMG.

    • No conexión a red externa salvo soporte autorizado.

    • CAREN Extended: pantalla semicircular 5m, 10 cámaras Vicon Vero, necesidades espacio menores.

    • CAREN High-End: Cúpula 7-8m, 18 cámaras Vicon Vantage V5, experiencia visual 360° y máxima inmersión, sala mayor, proyección multiproyector.

    • Ambas: funcionalidades equivalentes en captura de movimiento, análisis y seguridad.

    • Instalación profesional técnico de Bayber.

    • Extended: sala 6x9m, techo 3,6m.

    • High-End: sala 13x13m, techo 8m.

    • Foso o tarima perimetral para base.

    • Entorno libre de vibraciones, acceso eléctrico 3 fases 400VAC, hasta 7 líneas dedicadas.

    • Control de ambiente, EMC, acceso entrada.

    • FDA.

    • CE.

    • Health Canada.

    • EN ISO 13485:2016.

    • Clase I MDR.

    • IEC 60601-1.

    • IEC 60601-1-2.

Solicitar presupuesto técnico
Render del sistema CAREN Extended mostrando la estructura, pasarela y pantalla curva para rehabilitación robótica avanzada con motion base 6DOF

Preguntas frecuentes

  • Indicado para adultos/niños con discapacidades de marcha o equilibrio de origen neurológico, ortopédico o multisistémico.

    Indicaciones: ictus, PCI, amputación miembro inferior, TCE, lesión medular, etc. (ver detalles y contraindicaciones en manual).

  • Fisioterapeuta, licenciado en ciencias de la actividad fisica y deporte, ingeniero o especialista clínico con certificación Motek tras formación práctica.

    Uso exclusivo por personal certificado.

  • Inspección diaria y mensual (ver manual).

    Limpieza superficial regular.

    Calibración mocap/placas a diario.

    Mantenimiento anual oficial.

    Recambios solo autorizados.

    Revisión previa tras periodos de inactividad.

    • Extended: 6x9m, techo 3.6m, foso 1.37m.

    • High-End: 13x13m, techo 8m, foso 1.37m.

    • Ambiente estable, libre de vibración.

    • Control de clima y ruido/EMC.

    • Acceso adecuado para equipos voluminosos.

  • Requiere exclusiva instalación profesional y formación Bayber.

  • Si, consulta al equipo de Bayber en equipo@bayberhealth.com

    • Vicon, Delsys EMG, custom triggers, integración con sensores clinicos/médicos documentados.

    • Exportación csv.

    • Sincronización multicanal interna.

    • No integración red externa por seguridad.

  • Enviando un email a equipo@bayberhealth.com

  • Español, Inglés y Portugués.

  • Enviando un email a equipo@bayberhealth.com
